商品の詳細:
|
| 型式番号: | ETHB | インターフェイスの数: | 8 |
|---|---|---|---|
| Typic Power（W）: | 20W | 光学モジュール: | SFP GEの光学/電気モジュール |
| プロダクト シリーズ: | MA5608T | 周囲温度: | 長い言葉:45 °Cへの0の°C （113°F）短期への32°F:-5 55 °Cへの°C （131°F）への23°F |
| タイプ: | 光ファイバー伝達板 | 保証: | 1年 |
| ハイライト: | ETHBギガビットの配電盤,華為技術MA5608T,H801ETHB光学インターフェイス板 |
||

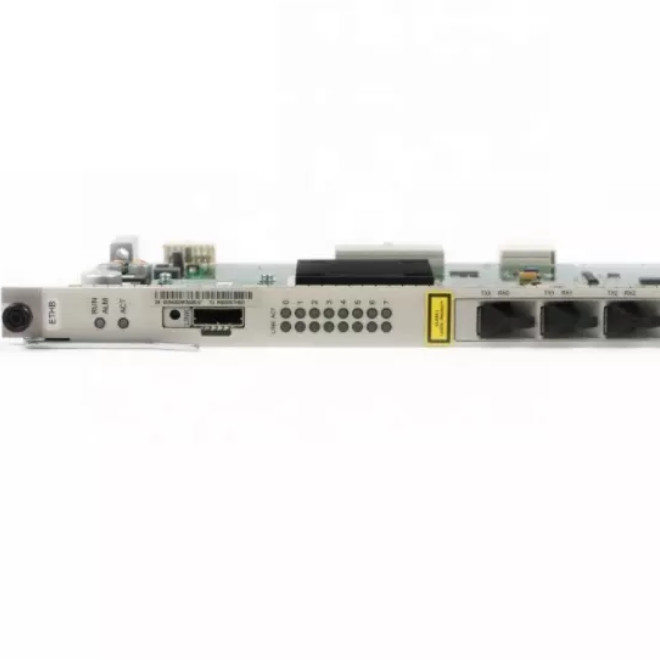

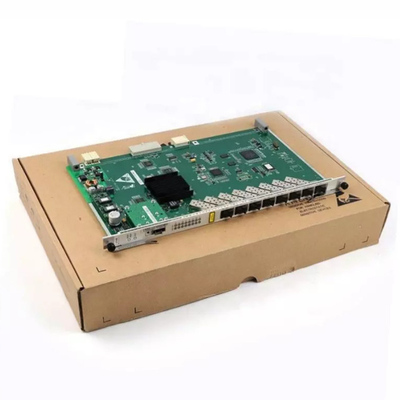

華為技術MA5608Tギガビットの配電盤ETHBの8港GEのイーサネット サービス光学インターフェイス板H801ETHB
イーサネット サービス アクセス板指定
| 指定 | H801ETHA | H801ETHB |
| インターフェイスの数 | 8 | 8 |
| 光学モジュール | SFP GEの光学トランシーバー | SFP GEの光学/電気モジュール |
| イーサネット滝のように落ちること | √ | √ |
| 上流のイーサネット | × | √ |
| 板（上流のの内の自己交換港間の相互連結場合の上流板として機能する） | × | √ |
| 手前側にある重合 | × | √ |
| 交差版重合 | × | √ |
| ユーザー アクセスおよびユーザー管理 | × | × |
シングル・ボードのパワー消費量およびフレームの長さ
| ベニヤの名前 | パワー消費量 | フレームの長さ |
| イーサネット サービス アクセス板 | ||
| H801ETHB |
空電:20W :21W |
ジャンボ フレーム機能の後で9216バイトに増加する2052バイトは可能になる |
適用しなさい
* HW H801ETHBはおよびイーサネットを上流に滝のように落ちるイーサネット支える。
*シングル・ボードHW H801ETHBはイーサネット滝のように落ちることのために一般的である。
*主制御板およびGIU板が不十分なときHW H801ETHBの滝のように落ちる適用シナリオはイーサネットに、シングル・ボードHW H801ETHB上流に使用することができる。
主義
* HW H801ETHBの各モジュールの機能は次の通りある:
1. 制御モジュールはシングル・ボードのソフトウェア ローディング、操作のマネージメント制御、およびスロット番号、バージョン・ナンバーおよび板タイプ数のような信号の読書を完了する。
2. インタフェース・モジュールは外側に8つのGEインターフェイスを提供する。
3. スイッチ・モジュールは交差板集合によってロード・シェアリングおよび重複の保護の機能を実現する。
4. 力モジュールは板の各々の機能モジュールに働く力を提供する。
5. クロック・モジュールは板の各々の機能モジュールに働く時計を提供する。
* HW H801ETHBのビジネス過程は次の通りある:
1. 上流の方向では、サービス データは主制御板からのバックプレーンのコネクターを通してスイッチ・モジュールに接続され、スイッチ・モジュールは滝のように落ちる上流サービスを実現するイーサネット包みのワイヤー速度交換を完了する。
2. 下流の方向では、サービス データはGEインターフェイス パスの後でバックプレーンからのスイッチ・モジュールを通して主制御板に接続される。
パネル インターフェイス
| ベニヤの部門 | ベニヤの名前 | GEの光学トランシーバー-二方向単一チャネルの二重繊維 | GEの光学トランシーバー-二方向単一チャネル単一繊維 | GEの光学トランシーバー-二方向デュアル・チャネル単一繊維 | GE IPLモジュール-二方向単一チャネルの二重繊維 | GEの電気モジュール |
| イーサネット サービス アクセス板 | ETHA | √ | × | × | × | × |
| ETHB | √ | √ | × | √ | √ |
ライト
| 導かれたシルクスクリーン | 導かれるの名前 | 導かれた状態 | 状態の記述 |
| 動かされたALM | 操作状態は導いた | 赤く点滅 | ベニヤ起動プロセスの間のAPPの起動の段階 |
| 緑に点滅（期間0.25s） | シングル・ボードの起動プロセスの間の主制御板とのコミュニケーションの段階 | ||
| 緑に点滅（周期1s） | ベニヤは普通作用している | ||
| 赤い固体である | ベニヤの失敗 | ||
| 行為 | 第一次およびスタンバイleds | 緑は固体である | 意味を表さない |
| リンク | リンク自動運転表示灯 | 緑の明るい | 港は関係を確立する |
| 消しなさい | 港は接続されない | ||
| 行為 | データ状態は導いた | 黄色い点滅 | データ転送がある |
| 消しなさい | データ転送無し |
